基于iSCSI技术的综合应用

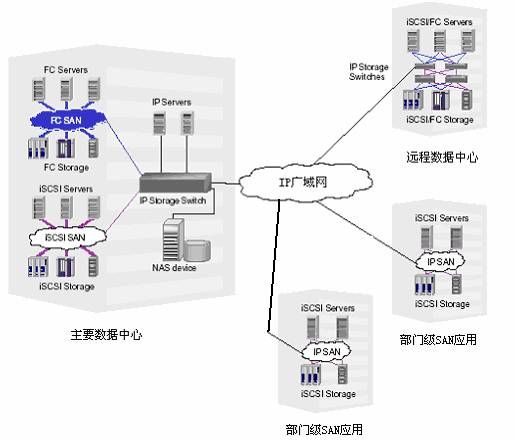

如图所示，主要数据中心通过IP存储交换机将独立的iSCSI存储网络、光纤存储网络、NAS设备和IP网络系统都整合到通用的IP网络平台中的大型应用，成为高度集成的IP数据SAN。IP存储交换机可以使用冗余或堆叠方式，通过IP网络提供iSCSI SAN和FC SAN的高可用性及高扩展性的互联。IP存储交换机同时提供主要数据中心对IP广域网络中其他的远程存储的实时访问，如将数据远程镜像到如图所示的远程数据中心中以达到备份数据的目的。
SAN应用及远程数据中心
主要数据中心的典型特征如下：
l数据中心可以使用FC SAN、iSCSI SAN、NAS、服务器和DAS等各种存储方式作为存储资源;
lIP存储交换机成为iSCSI、光纤通道、IP服务器、NAS设备互相连接的枢纽，实现了高端的存储整合，扩展了通用IP网络技术的应用。
lNAS设备直接连接到IP存储交换机，为存储设备的扩展提供多种选择;
如图五所示，有两个部门级SAN应用，实际上可以基于IP网络扩展更多的部门级应用。而此类SAN首要就是具备灵活的架构，能够满足部门级的应用即可。将日常工作产生的数据通过IP广域网备份到远程数据中心，最终实现与主要数据中心、远程数据中心和IP系统的整合。
部门级SAN的典型特征如下：
lIP SAN通过IP广域网实现与主要数据中心的连接，并通过IP存储交换机、路由器访问数据中心的IP、光纤通道和iSCSI存储资源;
liSCSI服务器(initiators)和存储(targets)通过iSCSI HBA连接到IP网络;
lIP交换机互联iSCSI系统;
这个例子可以应用到数据块级存储要求的存储池构建、iSCSI和光纤通道等系统的备份，IP SAN扩展、镜像，最重要的应用就是提供了存储的数据容灾功能，且可以将不同配置的应用实现统一的多级备份。
图五的例子即存储的企业级应用，多数用户的应用环境都包含或类似于其中的环境，从概念上达到了存储相对统一的目的。
小结
笔者对iSCSI技术还是相当认同的，而且相信在不久的将来，会带来存储业界的大变动。iSCSI技术的应用，将本身协议完全不同的IP SAN和FC SAN加以整合，促进了存储资源利用率的增长，并具有创新意义。随着iSCSI技术的完善，数据块级的存储应用将变得更为普遍，存储资源的通用性、数据共享能力都将大大增强，并且更加易于管理。随着千兆以太网的成熟以及万兆以太网络的开发，IP存储必然会以其性价比、通用性、无地理限制等优势飞速发展，iSCSI技术将联合SCSI、TCP/IP，共同开创网络存储的新局面!
